Über einen Kollegen haben wir ein interessantes TIFF erhalten. Es hatte alle Validierungen bestanden und zeigte keine strukturellen Fehler in tiffinfo/tiffdump, ließ sich aber trotzdem im Vorschaubetrachter des Workflowtools nicht anzeigen. Außerdem war es ca. dreimal so groß wie alle anderen Scans aus dem gleichen Vorgang. Er bat uns, das TIFF zu untersuchen.
Im Gegensatz zu ihm habe ich keine Probleme damit gehabt, das TIFF überhaupt zu öffnen; der Windows-Bildbetrachter, IrfanView, MS Paint, Paint.NET und XnViewMP stellten alle das Bild dar. Allerdings war es in der Horizontalen stark gestreckt, d.h. deutlich breiter als erwartet. Große Teile des Bildinhaltes (eine gescannte Zeitschriftenseite) fehlten, und der rechte Rand war nicht sichtbar.
 |

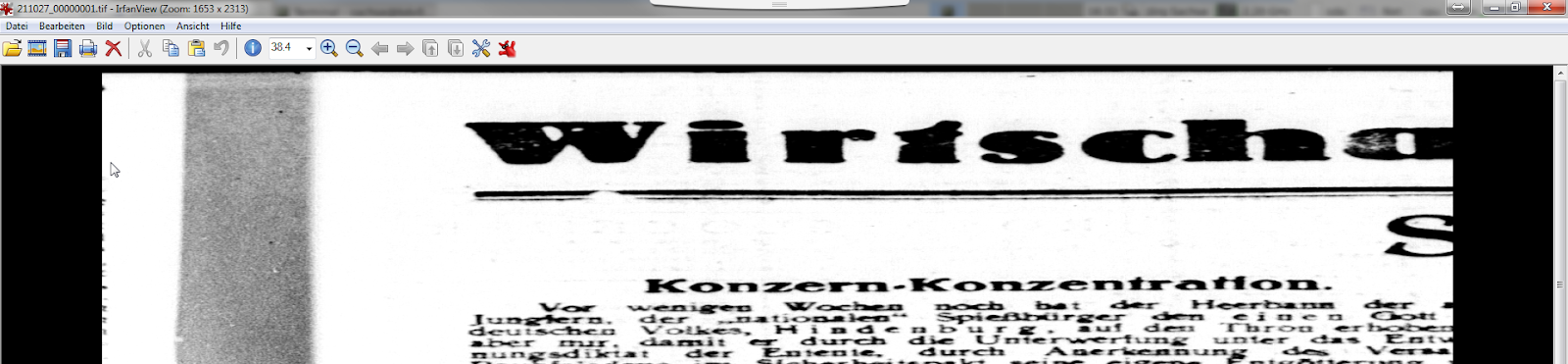

| kaputte Anzeige des TIFFs |
In tiffinfo sahen wir, dass das TIFF ein Grayscale-Image ist:
Bits/Sample: 8
Samples/Pixel: 1
Auffällig war, dass die Listeneinträge für StripByteCounts genau um Faktor 3 größer als die ImageWidth waren (4302 * 3 = 12906); das erklärte die Streckung des Bildes in X-Richtung. Man sah außerdem, dass die StripOffsets in Schritten von 12906 Bytes anwuchsen; vermutlich war der Viewer deswegen überhaupt in der Lage, irgendein Bild anzuzeigen. Die ImageLength stimmte mit der Anzahl der Einträge in StripByteCount überein (6020), deshalb gab es hier keine Verzerrung.
Image Width: 4302
Image Length: 6020
StripByteCounts (279) LONG (4) 6020<12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 ...> StripOffsets (273) LONG (4) 6020<8 12914 25820 38726 ...>
In Okteta konnten wir sehen, dass die Bilddaten für jedes Pixel dreimal identisch gespeichert waren. Das deckt sich der Aussage des Kollegen, dass das Bild ca. dreimal größer war als alle anderen Scans im gleichen Vorgang. Außerdem haben wir gesehen, dass das IFD0 am Dateiende stand und Hinweise auf Bearbeitungen mit IrfanView enthielt.
 |
| normales RGB-TIFF |
 |
| defektes TIFF mit zwei Bytes redundanten Grayscale-Daten je Pixel |
Nachdem wir das Problem verstanden hatten, haben wir Reparaturmöglichkeiten diskutiert:
- Man könnte die Redundanz der Pixel entfernen und die StripOffsets (und wahrscheinlich noch andere Offsets) anpassen. Das wäre wahrscheinlich die sauberere Lösung, müsste aber definitiv mit Softwareunterstützung getan werden.
- Man könnte die SamplesPerPixel auf "3" setzen, um die drei duplizierten Bytes je Pixel als RGB-Kanäle zu interpretieren und damit drei Bytes zu einem Pixel im Bild zusammenzufassen. Das haben wir getan, und es hat funktioniert; zumindest war das Bild anzeigbar, nicht gestaucht und nicht in ausgefallene Farben getaucht.
Zur Ursache des Fehlers gab es nun zwei Theorien:
- Es könnte einen Bitflip gegeben haben, bei dem SamplesPerPixel beschädigt wurde: der Weg von "00 11"B ("0 3" D) zu "00 01"B ("0 1" D) ist nicht weit und würde das Fehlerbild erklären.
- Es könnte einen Fehler bei der Konvertierung eines RGB-Scans von einer Grayscale-Vorlage gegeben haben, bei dem die überzähligen Bytes pro Pixel nicht entfernt wurden. Das SamplesPerPixel Tag wäre dabei korrekt und absichtlich gesetzt worden.
Als erstes haben wir nun also SamplesPerPixel im Hex-Editor auf "3" gesetzt, um den TIFF-Viewer anzuweisen, die Bilddaten als RGB-Bild zu interpretieren. Schon diese kleine Änderung bewirkte, dass sich das Bild fehlerfrei anzeigen ließ. Der Umstand, dass das Bild ungewöhnlich groß war (wir hatten erwartet, dass es ähnlich groß wäre wie die anderen Scans aus der gleichen Zeitschrift), blieb aber vorerst ungeklärt.
 |
| defektes Grayscale-TIFF, als RGB interpretiert |
 |
| korrekte Anzeige des TIFFs |
Wir erwägen, eine Plausibilitätsprüfung für diesen Fehlertyp in checkit_tiff zu implementieren, sofern man davon ausgeht, dass innerhalb eines Bildes alle Strips gleich lang sind. Dazu verwendet man die Formel: "StripByteCounts / SamplesPerPixel / RowsPerStrip = ImageWidth". Am einfachsten funktioniert das mit TIFFs, bei denen RowsPerStrip = 1 ist; andernfalls müssen zusätzlich komplexere Prüfungen durchgeführt werden, weil bei mehrzeiligen Strips, deren Bytelänge nicht ohne Rest ganzzahlig durch die Zeilenanzahl teilbar ist, kein Padding angefügt wird. Dadurch können Rows entstehen, die kürzer sind als die vorderen Rows eines Strips.
Zusätzlich denkbare Plausibilitätsprüfungen wären:
- Die Höhe des Bildes ist genau so lang wie das Produkt aus RowsPerStrip und Anzahl der Strips: ImageLength = RowsPerStrip * StripOffsets.Count
- Jeder StripByteCount muss so groß sein wie die Differenz der dazugehörigen StripByteOffsets: StripByteCounts[0] = StripOffsets[1] - StripOffsets[0] (bzw. allgemeiner StripByteCounts[n] = StripOffsets[n+1] - StripOffsets[n])
- Jeder Strip muss gleich lang sein: StripByteCounts[0] = StripByteCounts[1] = StripByteCounts[2] = ... = StripByteCounts[n]
Diese Möglichkeiten haben wir im größeren Kreis diskutiert, was Andreas neugierig gemacht hat. Er hat also sein neues Tool zum Finden möglicher ehemaliger IFDs in TIFFs um einige weiche Suchkritierien erweitert und es genutzt, um IFDs aus früheren Dateiversionen zu finden. Außerdem hat er ein ganz neues Tool geschrieben, das eine TIFF-Datei und eine Adresse in Hex-Notation einliest und den Inhalt an dieser Adresse so interpretiert, als wäre dort ein IFD gespeichert. Auf diese Weise konnten wir insgesamt sechs frühere IFDs ermitteln, die auf ältere Versionen der Datei hinweisen, und den Inhalt dieser IFDs in Augenschein nehmen. Die Tools sind unter https://github.com/SLUB-digitalpreservation/fixit_tiff/tree/master/src/archeological_tools im Quellcode verfügbar; sie sind Teil des bekannten Tools fixit_tiff.
 |
| Pointer zum ursprünglichen IFD0, wie er in der ersten Version der Datei stand |
Die Ausgabe möglicher IFD-Adressen sieht so aus:
# adress,weight,is_sorted,has_required_baseline
0x4a184b0,2,y,y
0x4a241aa,2,y,y
0x4a2fea4,2,y,y
0x4a3bbb0,2,y,y
0x4a478d0,2,y,y
0x4a535ea,2,y,y
Diese Adressen der IFDs haben wir mittels Hex-Editor als IFD0-Offset in die TIFF-Datei eingetragen und so in einer Art TIFF-Archäologie schrittweise die alten Versionen der Datei wieder hergestellt. Dabei bestätigte sich die Annahme, dass der Scan ursprünglich in RGB abgespeichert worden war. Danach wurde wohl eine fehlerhafte Grayscale-Konvertierung durchgeführt, bei der nur die Tags PhotometricInterpretation (min-is-black) und BitsPerSample (1) verändert wurden. Ob dabei auch die Bilddaten selbst verändert wurden, lässt sich nicht mehr genau rekonstruieren.
# adress,weight,is_sorted,has_required_baseline
0x4a184b0,2,y,y
0x4a241aa,2,y,y
0x4a2fea4,2,y,y
0x4a3bbb0,2,y,y
0x4a478d0,2,y,y
0x4a535ea,2,y,y
Diese Adressen der IFDs haben wir mittels Hex-Editor als IFD0-Offset in die TIFF-Datei eingetragen und so in einer Art TIFF-Archäologie schrittweise die alten Versionen der Datei wieder hergestellt. Dabei bestätigte sich die Annahme, dass der Scan ursprünglich in RGB abgespeichert worden war. Danach wurde wohl eine fehlerhafte Grayscale-Konvertierung durchgeführt, bei der nur die Tags PhotometricInterpretation (min-is-black) und BitsPerSample (1) verändert wurden. Ob dabei auch die Bilddaten selbst verändert wurden, lässt sich nicht mehr genau rekonstruieren.
In der vermutlich ersten Version des IFD0 sieht man mit tiffinfo noch die Angaben zum RGB-Bild:
Photometric Interpretation: RGB color
Samples/Pixel: 3
Die späteren Fassungen dagegen enthalten die Werte:
Photometric Interpretation: min-is-black
Samples/Pixel: 1
Außerdem wurden noch einige weitere Versionen des TIFFs erzeugt, bei denen einige andere Tags verändert, hinzugefügt oder entfernt wurden (Make, Model und Software).
Der Fehler war überhaupt nur aufgefallen, weil es eine intellektuelle Prüfung gab und der Bearbeiterin der Anzeigefehler auffiel (und sie ihn dann auch gemeldet hat!). Weil außerdem die MD5-Summen erst am Ende der Bearbeitung generiert werden und damit zum Fehlerzeitpunkt noch keine Prüfsumme existierte, wäre der Fehler nicht durch einen Fixity-Mismatch aufgefallen. Die einzig saubere Lösung wird nun wohl sein, die Seite neu zu scannen. Trotzdem ist es aber sehr eindrucksvoll zu sehen, welche Möglichkeiten das TIF Format bietet, kaputte Dateien wiederherzustellen.
frühere Artikel zu diesem Thema (also available in English):
-------------------------------------------------------------------------------------------------------------------
english version
Also, there have been later files versions where some other tags have been added, altered or deleted (Make, Model and Software).
frühere Artikel zu diesem Thema (also available in English):
- Restaurierung von kaputten TIFF-Dateien
- repairing TIFF images - a preliminary report
- Some thoughts about risks in TIFF file format
- Image File Directories reparieren
-------------------------------------------------------------------------------------------------------------------
english version
A few days ago, a colleague gave us an interesting TIFF. It had successfully completed all validation attempts and didn't show any signs of structural issues in tiffinfo/tiffdump. However, it was not possible to display the image in the preview of the workflow tool used. Also, it was about three times the size of the other scans in the same intellectual entity. Our colleague asked us to have a closer look at that TIFF, so we went at it.
In contrast to our colleague, I didn't have any problem in displaying the TIFF altogether; the Windows Image Viewer, IrfanView, MS Paint, Paint.NET und XnViewMP all displayed the image correctly. However, it was significantly stretched horizontally, which means that it was a lot wider than expected. Large parts of the scanned newspaper page were missing, and the rightmost part of the image was not visible.
|
| broken display of the TIFF |
In tiffinfo, we saw that the TIFF is a grayscale image:
Bits/Sample: 8
Samples/Pixel: 1
Particularly striking was the fact that the list entries for StripByteCounts was exactly by faktor 3 larger than the ImageWidth (4302 * 3 = 12906), which explained the stretch we saw in the image. Also, you could see that the StripOffsets grew in steps of 12906 Bytes; presumeably that's why the viewer was able to display a picture in the first place, regardless of the final quality. The ImageLength matched up with the number of entries in StripByteCount (6020), which is why there was no stretch in vertical direction.
Image Width: 4302
Image Length: 6020
StripByteCounts (279) LONG (4) 6020<12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 12906 ...> StripOffsets (273) LONG (4) 6020<8 12914 25820 38726 ...>
We could see in Okteta that the image data for each pixel were saved identically three times in a row. That explains our colleagues information about the filesize being three times larger than the other files in that IE. Also, we noticed that the IFD0 was written to the end of the file and contained information about an editing step in IrfanView.
| ||
normal RGB-TIFF
|
After having understood the problem, we discussed possible ways to repair the file:
- We could remove the redundant pixels and adapt the StripOffsets (and quite possibly all other ofsets in that file). While this is the more proper solution, software support for this kind of work would be imperative.
- We could set SamplesPerPixel to"3" to interpret the three duplicate pixels each as three RGB channels, thus summarizing three Bytes into one pixel. We actually did that, and it worked like a charm; at least we could display the image without getting any stretching or funky colors.
Now we had two theories about the origin of this error:
- There might have been a bit flip that damaged SamplesPerPixel. It's not a long way to go from "00 11"B ("0 3" D) to "00 01"B ("0 1" D), and it would explain the error we're seing.
- There could have been an error during a conversion of an RGB scan that was made from an analog grayscale template, during which the unnecessary pixels have not been removed. During this conversion, the SamplesPerPixel tag would have been rightfully set to a new value.
In a first test we set SamplesPerPixel to "3" using a Hex editor in order to command the TIFF viewer to interpret the image data in an RGB fashion. This little change alone caused the image to be displayed without any errors. The puzzle, however, that the image was uncommonly large (we expected it to about ad big as the other scans from the same newspaper) remained unsolved.
|
| defective grayscale TIFF, interpreted as RGB |
|
| TIFF displayed correctly |
We contemplated implementing plausibility checks for this type of error in checkit_tiff, which would be easily feasible assuming that all Strips in an image are of the same length. The following formula could be used: "StripByteCounts / SamplesPerPixel / RowsPerStrip = ImageWidth". This works best for TIFFs with RowsPerStrip = 1 set; other TIFFs would have to undergo more complex checks, because multiline Strips with byte counts that cannot be divided by the row number without modulo may not contain any padding. Due to this, there may be Rows that are shorter that the previous Rows in the same Strip.
Other possible plausibility checks include:
- The image height is exactly as large as the multiplication product of RowsPerStrip and number of Strips: ImageLength = RowsPerStrip * StripOffsets.Count
- Each StripByteCount must be equally large as the difference of the neighboring StripByteOffsets: StripByteCounts[0] = StripOffsets[1] - StripOffsets[0] (or more general StripByteCounts[n] = StripOffsets[n+1] - StripOffsets[n])
- Each Strip needs to be equally long: StripByteCounts[0] = StripByteCounts[1] = StripByteCounts[2] = ... = StripByteCounts[n]
We discussed these possibilities in a larger group, which made Andreas curious, so he sat down to enhance his tool for finding candidates for former IFDs in TIFFs by some soft search criteria. Furthermore, he created an entirely new tool reads a TIFF and interprets the contents at a given address in a way that ressembles the IFD structure. This way, we were able to identify six former IFDs that hint to older versions of this file and inspect these IFDs a little further. The tools are available at https://github.com/SLUB-digitalpreservation/fixit_tiff/tree/master/src/archeological_tools in source code, they are part of the established tool fixit_tiff.
|
| Pointer to the original IFD0, just like it was stored in the 1st file version |
The list of possible IFD addresses as given by our tools looks like this:
# adress,weight,is_sorted,has_required_baseline
0x4a184b0,2,y,y
0x4a241aa,2,y,y
0x4a2fea4,2,y,y
0x4a3bbb0,2,y,y
0x4a478d0,2,y,y
0x4a535ea,2,y,y
We inserted these IFD addresses into the file's IFD0 offset pointer using a Hex Editor. Step by step, using this method, we were able to recreate older versions of the file in an archaeology style of work. In the course of the work we could confirm that the scan was originally saved in RGB. Later, there must have been an error in a grayscale conversion where only the tags PhotometricInterpretation (min-is-black) and BitsPerSample (1) were changed. We were not able to find out if the image data had been altered as well.
# adress,weight,is_sorted,has_required_baseline
0x4a184b0,2,y,y
0x4a241aa,2,y,y
0x4a2fea4,2,y,y
0x4a3bbb0,2,y,y
0x4a478d0,2,y,y
0x4a535ea,2,y,y
We inserted these IFD addresses into the file's IFD0 offset pointer using a Hex Editor. Step by step, using this method, we were able to recreate older versions of the file in an archaeology style of work. In the course of the work we could confirm that the scan was originally saved in RGB. Later, there must have been an error in a grayscale conversion where only the tags PhotometricInterpretation (min-is-black) and BitsPerSample (1) were changed. We were not able to find out if the image data had been altered as well.
Ttiffinfo shows these information from the preusmeable 1st IFD0 version of the RGB image:
Photometric Interpretation: RGB color
Samples/Pixel: 3
Later versions, however, contain the values:
Photometric Interpretation: min-is-black
Samples/Pixel: 1
Also, there have been later files versions where some other tags have been added, altered or deleted (Make, Model and Software).
The error was only even discovered because intellectual checks were in place and the human operator noticed the error in displaying the TIFF (and because she decided to inform our colleague of this oddity!). Also, because checksums are only generated after the processing workflow is completed, we wouldn't have noticed the error by a fixity mismatch. We simply didn't have any checksums yet to compare the image against. In the end, the only proper solution will be a rescan of that newspaper page. However, it's still impressive to see the possibilities that TIF offers to repair seemingly broken images.
former articles on this subject (also available in English):
